Le fonctionnement de l'unité

L'unité fonctionnelle « Gestion des purges » récupère l'eau et la vapeur évacuées par la GTA* et les chaudières : ce qui est propre retourne au cycle par la bâche alimentaire, ce qui ne l'est pas est refroidi dans les ballons d'éclatement* avant de partir aux fosses d'eaux chargées. Cliquez une fonction pour suivre son parcours, ou un équipement pour sa fiche.

VH* · VM* · VB*Eau alimentaireCondensatsRejets3 fonctions
FONCTION 1Transfert des purges turbine du ballon des purges turbine vers la bâche de récupération des purges.
FONCTION 2Transfert des purges de la bâche de récupération des purges vers la bâche alimentaire.
FONCTION 3Refroidissement des purges du hall four-chaudière et du local GTA dans les ballons d'éclatement des purges, avant leur rejet dans les fosses eaux chargées.
VHVMVBEau alim.CondensatsRejets
HP/BPHP/MPMP/BP DTP* Chaudières ×2VH 60 bar abs · 420 °C Réchauff. d'air GTA*purges GTA ↓ Ballon purgesturbine2650D500 éjecteur* Aérocondenseur CPCU* Bâche de récupérationdes purges2660D600 Bâche à condensats2660D500 Bâche alimentaire + dégazeur*2630J010A/B · 130 °C Ballon éclatementpurges chaudières2660D750 Ballon éclatementpurges GTA2660D650 AtmosphèreAtmosphèreAtmosphère Purgeschaudières Eau de désurchauffe Fosse eaux chargéeshall four-chaudières Fosse eaux chargées Eau industrielle Eau industrielle → eau alimentaire vers les chaudières (pompes alimentaires 2630P110A/B/C)

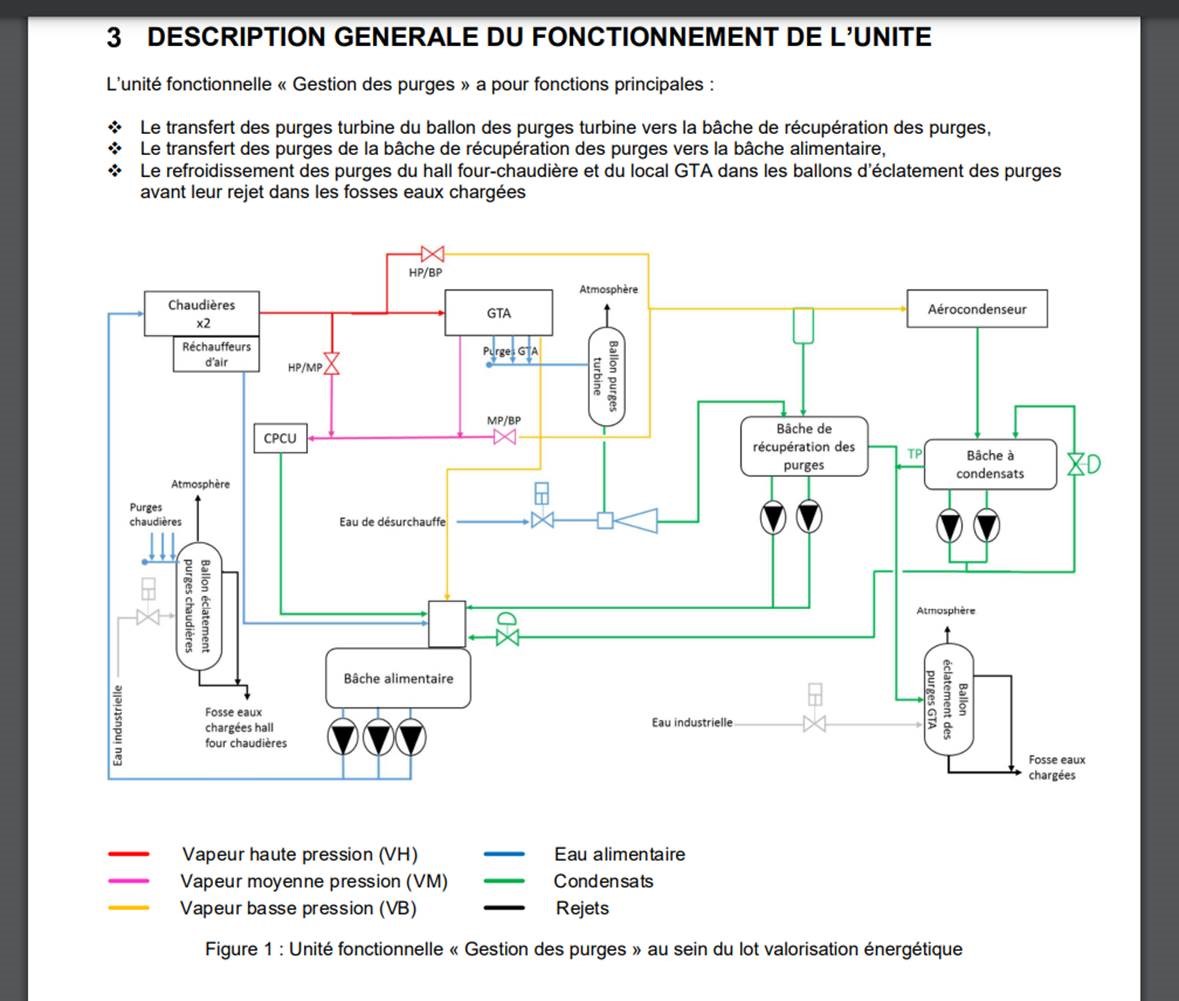

Figure 1 : unité fonctionnelle Gestion des purges au sein du lot valorisation énergétique

Figure 1 : Unité fonctionnelle « Gestion des purges » au sein du lot valorisation énergétique (document d'origine)

Les vues détaillées

CO_Y_E0_3027Schéma directeur & documentsSchéma d’ensemble, procédure SF 17, plans P&ID et index KKS.

Les parcours de l'eau

① Purges turbine → bâche de récupération

  1. Les purges de la GTA* s'écoulent dans le ballon des purges turbine 2650D500, mis à l'atmosphère.
  2. L'eau de désurchauffe, admise par une vanne de régulation, alimente un éjecteur* qui aspire les purges du ballon.
  3. Le mélange est refoulé en condensats vers la bâche de récupération des purges 2660D600.

② Bâche de récupération → bâche alimentaire

  1. La bâche reçoit aussi les purges du collecteur vapeur BP (pot de purge sous la conduite vers l'aérocondenseur).
  2. Ses deux pompes de reprise 2660PM610A/B (service / secours) renvoient l'eau vers le collecteur d'arrivée de la bâche alimentaire.
  3. En cas de niveau haut, le trop-plein (TP*) part vers la bâche à condensats ; la vidange rejoint le ballon d'éclatement des purges GTA.

③ Ballons d'éclatement → fosses eaux chargées

  1. Les purges chaudières (déconcentration, extractions) se détendent dans le ballon d'éclatement des purges chaudières 2660D750 : la vapeur flash part à l'atmosphère.
  2. Les purges du local GTA rejoignent le ballon d'éclatement des purges GTA 2660D650.
  3. De l'eau industrielle refroidit les purges avant leur rejet dans les fosses eaux chargées (hall four-chaudières et local GTA).

Autour de l'unité

Vapeur

La VH* des deux chaudières alimente la GTA*. Les postes de détente HP/MP et HP/BP contournent la turbine ; le soutirage VM* alimente le CPCU*, et le poste MP/BP relie les deux réseaux. La VB* d'échappement part vers l'aérocondenseur et chauffe le dégazeur de la bâche alimentaire.

Condensats et eau alimentaire

Les condensats de l'aérocondenseur rejoignent la bâche à condensats 2660D500 ; ses pompes 2660P510A/B les envoient à la bâche alimentaire, avec une recirculation régulée. Le retour condensats du CPCU* et celui des réchauffeurs d'air y arrivent aussi. Les pompes alimentaires 2630P110A/B/C renvoient l'eau aux chaudières.
VH* · VM* · VB*
— vapeur haute, moyenne et basse pression : environ 60 bar abs, 14 à 21 bar eff (soutirage) et 0,1 à 2 bar eff (échappement).
HP/MP, HP/BP, MP/BP
— postes de détente entre réseaux vapeur, utilisés notamment pour contourner la turbine.
GTA*
— groupe turbo-alternateur : turbine à vapeur et alternateur qui produisent l'électricité.
CPCU*
— Compagnie parisienne de chauffage urbain : réseau qui reçoit la vapeur MP et renvoie ses condensats.
Ballon d'éclatement*
— capacité où des purges sous pression se détendent : une partie se vaporise (vapeur flash, évacuée à l'atmosphère), l'eau restante est refroidie puis rejetée.
Éjecteur*
— appareil sans pièce mobile où un fluide moteur (ici l'eau de désurchauffe) aspire et entraîne un autre fluide (les purges turbine).
Dégazeur*
— partie de la bâche alimentaire où l'eau est chauffée par la vapeur BP pour chasser l'oxygène et le CO₂ dissous.
TP*
— trop-plein : départ qui évacue l'excédent quand le niveau de la bâche est trop haut.
Source : description générale du fonctionnement de l'unité, §3, Figure 1, « Unité fonctionnelle Gestion des purges au sein du lot valorisation énergétique ». Repères KKS complémentaires : P&ID E0-3027.
